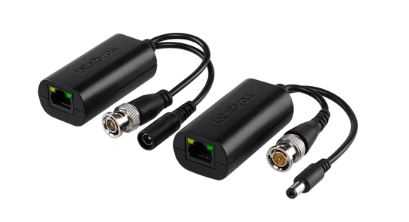

Balun passivo intelbras de video vb 1001 wp

Código: 004336 Marca: Intelbras

Para mais informações entre em contato conosco através do telefone (94) 99124-0099 ou através do Fale Conosco

Especificações técnicas

conexões

entrada do sinal de vídeo 1 bnc

saída de vídeo 11 bnc

função 4x1

alimentação para câmera 1 p4 macho

alimentação de entrada p4 fêmea

vídeo

protocolos de vídeo hdcvi ahdm hdtvi analógico cvbs

formato de vídeo ntsc

alcance com tecnologia analógica 400 metros

intelbrascombr

alcance com tecnologia hdcvi 300 metros 720p 200 metros 1080p e 150 metros 2160p

alcance com tecnologia hdtvi

vídeo 250 m 720p e 150 m 1080p

menu osdptz dia 250 m 720p e 150 m 1080p

menu osdptz noite 150 m 720p e 70 m 1080p

alcance com tecnologia ahd 250 metros 720p 150 metros 1080p

filtro contra ruídos e interferência sim

vídeo impedância utp 100 rj45 cabo coaxial 75 bnc

características complementares

compatível com dados menu osd e ptz sim

compatível com áudio sim

sinalização led verde saída de alimentação alimentação ok

sinalização led vermelho saída de alimentação curto circuito ou sobrecarga no canal

conteúdo da embalagem

vb 1001 mc macho 1

vb 1001 fm fêmea 1

características elétricas

alimentação de entrada 108138 vdc

capacidade de corrente máxima da fonte de alimentação não se aplica

consumo máximo de potência 15 w

corrente máxima fornecida em cada canal 11a

proteção antissurto vídeo 1kv vídeo

proteção antissurto alimentação 1kv alimentação

norma de proteção antissurto

pulso 10700s

iec 6100045

modo diferencial

características mecânicas

dimensões do gabinete l x a x p 80 x 23 x 32 mm

peso 009 kg

cor case preto

tipo material plástico

local de instalação interno

intelbrascombr

1 o modelo vb 1001 não possui fonte de alimentação interna neste caso se a capacidade de corrente da fonte de alimentação externa for superior a

11a a capacidade de corrente na saída do power balun será limitada em 11a caso contrário o valor da capacidade da corrente será igual a à

capacidade de corrente fornecida pela fonte externa também a fonte de alimentação externa deve fornecer a tensão de alimentação de 138vcc a fim

de atender ao requisito da distância de cabeamento máxima caso a tensão de alimentação for inferior a 138vcc a distância de cabeamento máxima

será inferior ao especificado no power balun

2 a soma das correntes consumidas em cada canal não pode exceder a capacidade de corrente máxima da fonte de alimentação

3 o valor da capacidade de corrente fornecida por canal é limitado pela capacidade de corrente máxima do protetor de sobre corrente interno do

power balun e pelo comprimento do cabeamento verifique se o consumo da câmera é inferior ao valor da capacidade de corrente e potência

apresentados na tabela do item 11 consumo vs distância máxima recomendada

4 comprimento máximo de cabeamento que deve ser limitado pelo menor dos valores do comprimento de cabeamento que são observados para o

circuito do sinal de vídeo comprimento máximo do cabeamento com tecnologia hdcv hdtvi ahd e para o circuito da alimentação tabela no item

11 consumo vs distância máxima recomendada também a qualidade do cabo utp e a temperatura de operação afetam o comprimento máximo do

cabeamento recomendamos a utilização de cabos utp cat5e ou cat6 de boa qualidade condutor de cobre 24awg resistência elétrica de 938km

capacitância mútua de 56pfm e impedância característica de 100 e que sejam homologados pela anatel

5 para aumentar a durabilidade do produto recomendase evitar a exposição a temperatura ambiente elevada por longo período de tempo para isso

acondicione o produto em ambiente ventilado a temperatura ambiente aproximada de 25c

características ambientais

temperatura de armazenamento 10c a 70c

temperatura de operação 10c a 60c

umidade relativa de armazenamento 20 a 90 rh

umidade relativa de operação 20 a 90 rh
